TSB-4VL3P-IPC 4台（IPカメラ）+TS-P004-A4-VR (4TB)1台
ズーム可能/超低照度/夜間フルカラー/マイク内蔵/スピーカー内蔵
TSB-4VL3P-IPC 【AI機能搭載】
4メガピクセル赤外線バリフォーカル
バレット型ネットワークカメラ
AI機能
- 徘徊検知
- AcuPick
- intelligent search
- 顔検出
- 侵入検知
- SMD 4.0
- トリップワイヤー
- 滞留検知
製品特徴
- 4メガピクセル、1/1.8インチCMOSイメージセンサーを搭載し、低照度下でも高画質の映像を提供
- 最大4メガピクセル（2688 × 1520）25/30 fpsの映像出力が可能。
- H.265コーデックにより、高圧縮率と超低ビットレートを実現
- マルチコアライト搭載。最大照射距離は赤外線およびウォームライト共に60m。
- ROIおよびSMART H.264+/H.265+、AI H.264/H.265のの柔軟なコーディングにより、さまざまな帯域幅とストレージ環境に適用可能
- 回転モード、WDR、3Dノイズリダクション、HLC、BLC、デジタルウォーターマーキングなど、さまざまな監視シーンに対応
- インテリジェント監視機能としての侵入検知、トリップワイヤー（ 2 つの機能が車両と人間の分類と正確な検出をサポート）、滞留検知、徘徊検知、顔検知（フル画像）
- 異常検知機能：
動作検知、プライバシーマスキング、映像改ざん検知、音声検出、SDカード（未挿入、満杯、カードエラー）、ネットワーク切断、IPアドレスの競合、不正アクセス、電圧検出 - 各1チャンネルのアラームおよびオーディオ入出力
- 最大512GBのmicroSDカードに対応
- デュアルマイクおよび1chのスピーカーにより双方向通話に対応
- 12V DCまたはPoEにより電源供給が可能
- IP67等級の防水・防塵保護を提供
- SMD 4.0
- AI SSA に対応し、ワンタップで設定・解除が可能
- SMDエリアは、アラームのトリガーとなるウォームライトエリアに設定可能
製品仕様
| カメラ | イメージセンサー | 1/1.8インチCMOS |
| 最大解像度 | 2688(H) × 1520(V) | |
| ROM | 256MB | |
| RAM | 1GB | |
| スキャンシステム | プログレッシブ | |
| 電子シャッタースピード | 自動 / 手動 1/3秒～1/100,000秒 | |
| 最低被写体照度 | カラー：0.0003 lux（F1.2 、30 IRE) 白黒：0.0001 lux（F1.2、30 IRE） 0 lux（照射器オン） | |
| S/N比 | >56 dB | |
| 照射距離 | 最大 60 m（IR、ウォームライト） | |
| 照射器オン/オフ制御 | 自動;手動;ズーム優先 | |
| 照射器搭載数 | マルチコアライト（IR+ウォーム）：４機 | |
| 角度調整 | 水平：0°〜360° 垂直：0°〜90° 回転：0°〜360° | |
| レンズ | レンズタイプ | 電動バリフォーカル |
| マウント | φ16 | |
| 焦点距離 | 2.7mm～12mm | |
| 最大絞り | F1.2 | |
| 画角 | 水平：114 – 48° 垂直；59 – 27° 対角：143 – 56° | |
| 絞り制御 | 固定 | |
| 近接焦点距離 | 広角：1.75 m 望遠：5.21 m |
|
| Dori 距離 | 広角：60.4 m、24.2 m、12.1 m、6.0 m 望遠： 128.7 m、51.5 m、25.7 m、12.9 m |
|
| 高度な機能 | IVS（境界保護） | 侵入検知、トリップワイヤー（車両と人間の分類と正確な検出をサポート）、滞在検知、徘徊検知 |
| SMD | SMD 4.0 | |
| スマート検索 | Smart NVRと連携して、高度な検索・イベントの抽出・イベント映像を結合のパフォーマンスを改善します。 | |
| アーキュピック | ディープラーニングアルゴリズムを使用し、バックエンドデバイスと連携して人やモーター車両などのターゲットを正確にマッチングし、ライブ映像や録画映像を通じて迅速にターゲットを特定します。 | |
| AI SSA | ディープラーニングアルゴリズムを採用して、画像のパラメータを条件に合わせて調整します | |
| 映像 | ビデオ圧縮方式 | H.265、H.264、H264H、H.264B、MJPEG（サブストリームのみ対応） |
| AIコーディング | AI H.265; AI H.264 *スマートコーデック技術、Smart H.265+、Smart H.264+を含みます |
|
| フレームレート | メインストリーム：1-25/30 fps（2688 × 1520） サブストリーム：1–25/30 fps（1920 × 1080） サードストリーム：1–25/30 fps（1920 × 1080） ※上記は各ストリームの最大フレームレート。複数ストリームの場合の値は全体のエンコード容量に依存。 |
|
| ストリーム機能 | 3つのストリーム | |
| 解像度 | 4M（2688 × 1520 / 2560 × 1440）、3M（2304 × 1296）、1080P（1920 × 1080）、 720P（1280 × 720）、D1（704 × 576 / 704 × 480）、VGA（640 × 480）、CIF（352 × 288 / 352 × 240） | |
| ビットレートコントロール | VBR; CBR; ABR | |
| ビデオビットレート | H.264: 3 kbps～16384 kbps H.265: 3 kbps～16384 kbps |
|
| デイ&ナイト機能 | 自動（ICR）/カラー/白黒 | |
| BLC（逆光補正） | 対応 | |
| HLC（ハイライト補正） | 対応 | |
| ワイドダイナミックレンジ | 120デシベル | |
| シーン自己適応（SSA） | 対応 | |
| ホワイトバランス | 自動 / ナチュラル / 街路灯 / アウトドア / マニュアル / リージョナルカスタム | |
| ゲインコントロール | 自動 / 手動 | |
| ノイズリダクション | 3D NR | |
| 動体検知 | オフ / オン（4エリア・長方形） | |
| 関心領域（RoI） | 対応（4エリア） | |
| 手ぶれ補正 | 電子手ぶれ補正（EIS） | |
| スマートイルミネーション | 対応 | |
| スマートデュアル照明 | 対応 | |
| 曇り止め | 対応 | |
| フリップ（回転） | 0° / 90° / 180° / 270° ※解像度 2688 × 1520 未満で90°/270°をサポート |
|
| ミラー（反転） | 対応 | |
| プライバシーマスク | 8つのエリア | |
| オーディオ | 内蔵マイク | 対応 内蔵デュアルマイク |
| 内蔵スピーカー | 対応 内蔵スピーカー 最大消費電力：2W 10cmの距離における最大音量：110dB * 研究所でのテスト結果 |
|
| オーディオ圧縮方式 | PCM、G.711a、G.711Mu、G.726、G.723 | |
| アラーム | アラームイベント | SDカード（挿入なし、空き容量なし、エラー）、ネットワーク切断、IPアドレスの競合、不正アクセス、動体検知、ビデオの改ざん、トリップワイヤー、侵入検知、滞在検知、徘徊検知、顔検出（フルイメージ）、シーンチェンジ検出、音声検出、電圧検出、ピントずれ検出、セキュリティ異常 |
| ネットワーク | ポート | RJ-45 (10/100/1000 ベースT) |
| SDK / API | 対応 | |
| プロトコル | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; マルチキャスト; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP; P2P; Bonjour; 自動登録 | |
| 互換性 | ONVIF（プロファイルS、プロファイルG、プロファイルT、プロファイルM）; CGI | |
| 最大ユーザー数 | 20（総帯域幅：64M） | |
| ストレージ | FTP、SFTP、microSDカード（最大512 GB）、NAS | |
| 対応ブラウザ | IE: IE11 Chrome Firefox |
|
| 管理ソフトウェア | Smart PSS Lite、DSS、DMSS | |
| モバイル接続 | iOS;Android | |
| セキュリティ | ダイジェスト認証、WSSE、アカウントのロックアウト、セキュリティログ、IP/MACフィルタリング、X.509 証明書の作成とインポート、Syslog、HTTPS、802.1X、信頼できるブート、信頼できる実行、信頼できるアップグレード | |
| ポート | オーディオ入力 | 1チャンネル（RCAポート） |
| オーディオ出力 | 1チャンネル（RCAポート） | |
| アラーム入力 | 1 チャンネル入力: 湿潤接点、5 mA DC 3 ～ 5V | |
| アラーム出力 | 1 チャンネル入力: ドライ接点、1,000 mA DC 30Vまたは500 mA AC 50V | |
| 電源 | 電源 | DC12V / PoE+（802.3at） |
| ダブル電源 | 電源アダプターとPoEが同時に電力を供給している場合は、どちらか一方を取り外してください。デバイスは動作を継続しますが、再起動はしません。 | |
| 消費電力 | 通常：3.3 W (DC12V) 5.5 W (PoE) 最大（H.265 + WDR + ウォームライト + サイレンおよび光のアクティブ警告 + インテリジェンス オン）： 13.7 W（DC12V）、17.5W（PoE） |
|
| 環境 | 動作温度 | –30℃～+60℃ |
| 動作湿度 | 95%以下（非結露） | |
| 防護規格 | IP67 | |
| 保管温度 | –40℃～+60℃ | |
| 保管湿度 | 95%以下（非結露） | |
| 構成 | カバー材質 | 金属 + プラスチック |
| 寸法 | 288.4mm × 94.4mm × 84.7mm | |
| 重量 | 1.00キロ | |
| 総重量 | 1.30キロ |

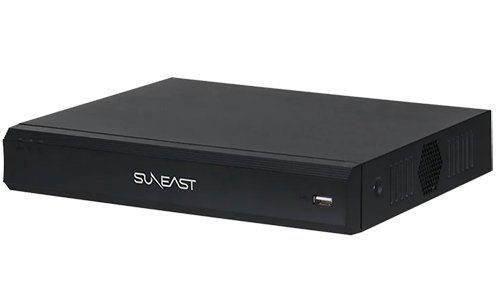

TS-P004-A4-VR 【AI】
1HDDスロットNVR（コンパクト1U・PoE4台接続）
AI機能
- intelligent search
- Quick Oick
- SMD Plus(ﾚｺｰﾀﾞｰ&ｶﾒﾗ）
- ヒートマップ(カメラ側）
- 人数計測(カメラ側）
- 境界保護(ﾚｺｰﾀﾞｰ&ｶﾒﾗ）
- 顔検出(ﾚｺｰﾀﾞｰ&ｶﾒﾗ）
- 顔認識(ﾚｺｰﾀﾞｰ&ｶﾒﾗ）
製品特徴
- Smart H.265+、H.265、Smart H.264+、H.264、MJPEGのデコード形式
- 80 Mbpsでのアクセス、保存、転送能力
- 最大16チャンネルの1080p@30fpsデコーディング能力。アダプティブデコーディングをサポート
- NVRによるAI機能：1チャンネルの顔検出と顔認識、2チャンネルで境界保護、合計 200,000 の顔画像までを登録できる最大10の顔データベース、4チャンネルのSMD Plus
- カメラによるAI機能（顔検出および認識、境界保護、SMD Plus、人数カウント、ステレオ解析、ヒートマップ）をサポート
- サードパーティのネットワークカメラへの接続
- 新しいセキュリティ基準に対応
製品仕様
| システム | メインプロセッサ | 産業用プロセッサー |
| OS | 組み込み Linux | |
| 操作 | Web、ローカル GUI | |
| AI機能 | レコーダー側 AI機能 | 顔検出、顔認識、境界保護、SMD Plus |
| カメラ側 AI機能 | 顔検出、顔認識、境界保護、SMD Plus、ANPR、人数カウント、ステレオ分析、ヒートマップ | |
| 境界保護 | AIの境界保護性能（レコーダー：チャンネル数） | 2 チャネル、各チャネルに 10 個の IVS ルール |
| AIの境界保護性能（カメラ：チャンネル数） | すべてのチャネル (8 ターゲット/秒) | |
| 顔検出 | 顔の属性 | 性別、年齢層、メガネ、表情、口マスク、髭 |
| AIの顔検出性能（レコーダー：チャンネル数） | 1 チャンネル (各チャンネルあたり最大 12 枚の顔画像/秒) | |
| AIの顔検出性能（カメラ：チャンネル数） | すべてのチャネル (8 ターゲット/秒) | |
| 顔認識 | 顔データベース容量 | 最大で10の顔データベース。合計20,000枚の顔画像を収容可能（最大2.5G） ※名前、性別、誕生日、住所、証明書の種類、証明書番号、国・地域・州の各画像への追加が可能 |
| AIの顔認識性能（レコーダー：チャンネル数） | 4チャンネル：顔検出（カメラ） + 顔認識（レコーダー）、イメージストリーム：最大12枚の顔画像/秒 1チャンネル：顔検出（レコーダー） + 顔認識（レコーダー）、ビデオストリーム：最大12枚の顔画像/秒 |
|
| AIの顔認識性能（カメラ：チャンネル数） | すべてのチャネル (8 ターゲット/秒) | |
| SMD Plus | SMD Plus（レコーダー） | 4チャンネル：人間および自動車の二次フィルタリングを行い、葉、雨および照明条件の変化による誤警報を軽減 |
| SMD Plus（カメラ機能） | すべてのチャネル (16 ターゲット/秒) | |
| 映像・音声 | アクセスチャンネル | 4チャンネル |
| ネットワーク帯域幅 | 80 Mbps 受信、80 Mbps 録音、80 Mbps 送信 | |
| 解像度 | 16 MP、12 MP、8 MP、6 MP、5 MP、4 MP、3 MP、1080p、960p、720p、D1、CIF | |
| デコード性能 | 【AI無効】 2チャンネル 16 MP（30 fps）2チャンネル 12 MP（30 fps）4チャンネル 8 MP（30 fps） 【AI有効】 1チャンネル 16 MP（30 fps）2チャンネル 12 MP（30 fps）3チャンネル 8 MP（30 fps）3チャンネル 6 MP（30 fps）4チャンネル 5 MP（30 fps） |
|
| ビデオ出力 | 【HDMI 1ポート】3840×2160、1920×1080、1280×1024、1280×720 【VGA 1ポート】1920×1080、1280×1024、1280×720 ※VGAとHDMI の同時/異種映像出力の設定が可能 |
|
| 画面分割表示 | 第一画面・第二画面：1 / 4 | |
| サードバーティ製カメラ対応 | Panasonic, Sony, Samsung, Axis, Pelco, Arecont, ONVIF, Canon | |
| 圧縮規格 | ビデオ圧縮方式 | Smart H.265+、H.265、Smart H.264+、H.264、MJPEG |
| オーディオ圧縮方式 | G.711a; G.711u; PCM; G726 | |
| ネットワーク | プロトコル | HTTP、HTTPS、TCP/IP、IPv4/IPv6、UPnP、SNMP、UDP、SMTP、NTP、DHCP、DNS、IPフィルター、PPPoE、DDNS、FTP、アラームサーバー、IP 検索（DVR、NVS などをサポート）、P2P、自動登録 |
| モバイル接続 | iOS、Android | |
| 互換性 | ONVIF 22.06（プロファイル T / S / G）、CGI、SDK | |
| 対応ブラウザ | Chrome、IE9 以降、Firefox | |
| 録画再生 | 同時再生 | 最大4チャンネル |
| 録画モード | 通常、動体検知、インテリジェント、アラーム | |
| バックアップモード | USB デバイスとネットワーク | |
| 再生モード | インスタント再生、通常再生、イベント再生、タグ再生、スマート再生 | |
| アラーム | 通常アラーム | 動体検出、プライバシーマスク、ビデオロス、シーンチェンジ、PIRアラーム、IPカメラ外部 |
| 異常アラーム | カメラの切断、ストレージエラー、空き容量なし、IPアドレスの競合、MACアドレスの競合、ログインロック、サイバーセキュリティの異常 | |
| 高機能アラーム | 顔検出、顔認識、境界保護、SMD Plus、人数カウント、ステレオ分析、ヒートマップ | |
| アラーム連動 | 録画、スナップショット、IPカメラ外部アラーム出力、音声、ブザー、ログ、プリセット、メール送信 | |
| ポート | オーディオ入力 | 1チャンネルRCA |
| オーディオ出力 | 1チャンネルRCA | |
| ディスクインターフェース | 1 SATA ポート、最大 16 TB（最大 HDD 容量は環境温度によって異なります） | |
| USB | 2 (前面 USB 2.0 ポート 1、背面 USB 2.0 ポート 1) | |
| HDMI | 1 | |
| VGA | 1 | |
| ポート | 1 (10/100 Mbps イーサネット ポート、RJ-45) | |
| PoEポート | 4 ポート、10/100 Mbps、IEEE 802.3 af/at | |
| 仕様 | 電源 | DC53V、1.226A |
| 消費電力 | NVR の合計出力：10 W 未満（HDD なし） PoE の合計出力：36 W 単一ポートの最大出力：25.5 W |
|
| 重量 | 0.86kg | |
| 総重量 | 1.88kg | |
| 寸法 | 260mm×232.7mm×47.6mm（幅×奥行き×高さ） | |
| パッケージ寸法 | 333mm×89mm×315mm（幅×奥行き×高さ） | |
| 動作温度 | -10 °C ～ +55 °C | |
| 保管温度 | -20 °C ～ +60 °C | |
| 動作湿度 | 10% ～ 93% (RH)、結露なきこと | |
| 設置 | ラックまたは机上設置 |
